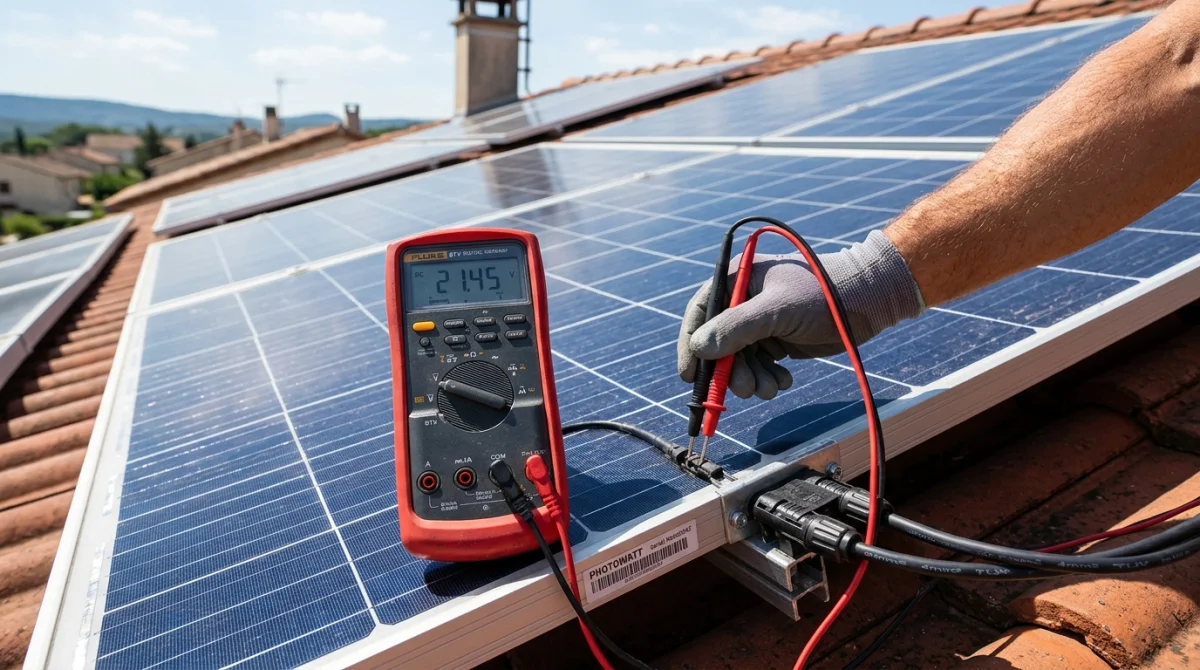

Tester un panneau solaire avec un multimètre reste assez simple. La mesure la plus utile consiste à vérifier la tension à vide. Elle doit souvent tomber entre 18 et 22 V pour un panneau 12 V. Mais pas de panique, le résultat varie selon le soleil, la température et le branchement.
La bonne lecture dépend de plusieurs points. Le multimètre numérique, le mode choisi, l’état des câbles et l’ensoleillement changent la mesure. Cet article détaille comment tester un panneau solaire avec un multimètre, étape par étape. Il explique aussi quand débrancher le régulateur et comment lire un résultat normal.
- 💡 La tension à vide donne un premier diagnostic rapide et fiable
- 💡 Le panneau doit être débranché du régulateur pour mesurer correctement la Voc et la Isc
- 💡 Un résultat faible peut venir de l’ombre, de salissures ou d’un connecteur abîmé
- 💡 Un contrôle tous les six mois aide à repérer tôt une baisse de production
Préparer le test d’un panneau solaire avec un multimètre
Comment tester un panneau solaire avec un multimètre sans se tromper ? Il faut d’abord préparer le terrain. Le panneau doit recevoir une lumière suffisante. Le mieux reste un plein soleil. Une lumière artificielle puissante peut aider, mais elle donne souvent des mesures moins fiables.
Le contrôle sert à repérer une baisse de rendement, une panne de câblage ou un défaut de cellule. Les recommandations de suivi conseillent un test au moins une fois par an. Un contrôle tous les six mois, au printemps et en automne, reste encore plus utile. Pour aller plus loin, il faut regarder le matériel et les règles de sécurité.
Le matériel nécessaire avant de commencer
Le plus simple consiste à utiliser un multimètre numérique (appareil qui mesure tension, courant et résistance). Ce modèle offre une lecture plus stable qu’un appareil analogique. Il faut aussi vérifier la catégorie de sécurité. Sur une installation solaire, un appareil CAT III 1500 V peut être exigé selon le montage.
Des outils complémentaires peuvent aider :
- tournevis plat pour ouvrir un boîtier ou serrer une borne
- pince à dénuder pour refaire un câble abîmé
- matériel de nettoyage pour retirer poussière et salissures
- échelle stable si le panneau se trouve en toiture
Les professionnels utilisent parfois un traceur de courbe I V avec capteur d’irradiance. Cet outil va plus loin qu’un simple multimètre. Pour aller plus loin, il faut séparer contrôle de base et diagnostic complet.
Est-il dangereux de tester un panneau solaire soi-même ?
Le test reste possible sans grand risque si les étapes sont respectées. Pas de panique, c’est plus simple qu’il n’y paraît. Le vrai danger vient surtout d’un mauvais mode sur le multimètre ou d’un contact mal isolé. Une erreur en mode ampèremètre peut endommager l’appareil.
Le panneau produit du courant dès qu’il reçoit de la lumière. Il faut donc éviter les bijoux métalliques et garder les mains sèches. Les normes NF C15-100 et UTE C15-712-1 rappellent l’importance de la sécurité sur les circuits photovoltaïques. Pour aller plus loin, il faut voir quand débrancher le régulateur.
Faut-il débrancher le régulateur pour effectuer ces tests ?
Oui, pour mesurer la tension à vide (tension du panneau sans charge), il faut débrancher le panneau du régulateur. Cette étape évite une lecture faussée. La même règle vaut pour la mesure du courant de court-circuit. Sans cela, le régulateur modifie la valeur affichée.
Une autre méthode existe. Elle consiste à mesurer le courant en série sur le câble positif entre panneau et régulateur. Cette vérification aide à savoir si la perte vient du panneau, des câbles ou du régulateur. Pour aller plus loin, il faut choisir le bon mode sur le multimètre.
Quel mode choisir sur mon multimètre pour mesurer la tension ?
Pour la tension, il faut sélectionner le mode V DC (volts en courant continu). Un panneau solaire produit du courant continu, pas du courant alternatif. C’est une erreur fréquente. Si le multimètre reste sur AC, la mesure devient incohérente ou nulle.
La plage doit aussi être adaptée. Pour un panneau 12 V, la plage 20 V DC convient souvent. Si la tension attendue dépasse 20 V, il faut passer sur 200 V DC. C’est plus simple qu’il n’y paraît. Il suffit de choisir une plage au-dessus de la valeur prévue.
La sonde noire se branche sur la borne COM. La sonde rouge va sur l’entrée marquée V. Ensuite, la sonde rouge touche le positif du panneau. La sonde noire touche le négatif. Si l’écran affiche une valeur négative, les sondes sont inversées. Pour aller plus loin, il faut passer à la mesure de la tension à vide.
Mesurer la tension à vide (Voc) d’un panneau solaire
La Voc (tension maximale sans charge) donne le premier indicateur de santé du panneau. Cette mesure se réalise panneau isolé, en plein soleil et sans consommation branchée. Sur un panneau 12 V, une valeur entre 18 et 22 V reste fréquente. Pour un panneau 24 V, la plage monte souvent entre 36 et 44 V.
Si la tension chute fortement sous ces repères, plusieurs causes restent possibles. Il peut s’agir d’une cellule cassée, d’une soudure défectueuse ou d’un connecteur usé. Des salissures ou un ombrage partiel suffisent aussi à faire baisser la mesure. Pour aller plus loin, il faut d’abord régler correctement le multimètre.
Régler le multimètre sur la bonne plage de tension continue
Le réglage doit toujours se faire avant le contact avec le panneau. Il faut choisir V DC, puis une plage supérieure à la tension attendue. Pour un petit module 12 V, 20 V fonctionne souvent. Pour un panneau plus puissant, une plage 200 V évite la saturation de l’écran.
Un mauvais réglage fausse la lecture. Dans certains cas, le fusible interne du multimètre peut aussi sauter. Le test annuel permet de vérifier le rendement. Il sert aussi à détecter des baisses liées à l’usure naturelle ou aux microfissures. Pour aller plus loin, il faut brancher les sondes correctement.
Brancher correctement les sondes sur les bornes du panneau
La règle reste simple. La sonde rouge va sur la borne positive. La sonde noire va sur la borne négative. Cette polarité doit être respectée pour obtenir une lecture positive. Sur beaucoup de panneaux, les connecteurs MC4 indiquent clairement le sens.
Le contact doit rester franc et stable. Une sonde mal posée peut faire croire à une panne. Si la lecture varie beaucoup, il faut vérifier les pointes, les câbles et l’exposition au soleil. Pour aller plus loin, il faut comparer la valeur obtenue avec la fiche technique du module.
Comment savoir si une valeur de tension est normale ?
La bonne méthode consiste à comparer la mesure avec la fiche technique du panneau. La valeur de Voc figure presque toujours sur l’étiquette arrière. Si le multimètre affiche une tension proche de cette donnée, le panneau fonctionne souvent correctement. Un écart léger reste normal avec la température.
Une tension très basse signale souvent un problème réel. Sous un bon soleil, un panneau 12 V qui tombe très loin de 18 V mérite un contrôle. Il faut alors inspecter les cellules, les câbles et les connecteurs. Pour aller plus loin, il faut aussi mesurer le courant de court-circuit.
Mesurer le courant de court-circuit (Isc) avec un multimètre
La Isc (intensité maximale en court-circuit) complète le test de tension. Ici, le multimètre doit passer en mode A DC. La mesure se fait panneau débranché du régulateur, avec les sondes branchées directement sur les bornes. Il faut choisir une plage de 10 A ou 20 A selon l’appareil.
Cette vérification aide à repérer une vraie perte de production. Sous un bon soleil, une mesure entre 60 et 80 % de la valeur nominale peut rester normale. En dessous de 40 %, un défaut devient probable. L’ombre, la saleté, un câble fatigué ou une cellule abîmée peuvent expliquer cet écart. Pour aller plus loin, il faut connaître les risques du court-circuit de test.
Quels sont les risques de court-circuit pendant la mesure ?
Le courant passe directement dans le multimètre. C’est donc la mesure la plus sensible. Il ne faut jamais dépasser la capacité de l’appareil. Il ne faut pas non plus tester plusieurs panneaux en série de cette façon. Le multimètre pourrait chauffer ou être endommagé.
Le branchement doit rester bref et propre. Si le fusible interne du multimètre a sauté, la mesure devient nulle alors que le panneau fonctionne. Pas de panique, cette panne reste courante. Il suffit souvent de contrôler le fusible avant de conclure. Pour aller plus loin, il faut comprendre l’écart avec la fiche technique.
Pourquoi l’intensité mesurée diffère-t-elle de la fiche technique ?
La fiche technique donne une valeur obtenue dans des conditions standard. Ces conditions reposent sur un ensoleillement de 1000 W par m² et une température de cellule de 25 °C. Sur le terrain, ces conditions restent rares. Une valeur plus basse n’indique donc pas toujours une panne.
La température élevée réduit souvent la performance. L’ombre partielle, les poussières et l’orientation jouent aussi. Si un seul module donne une valeur nettement plus basse que les autres, le défaut devient plus probable. Pour aller plus loin, il faut voir si un ciel nuageux permet quand même le test.
Peut-on tester un panneau solaire par temps nuageux ?
Oui, le test reste possible. Mais la lecture sera plus basse. Le panneau produit encore de l’électricité sous les nuages, parfois de façon nette. En revanche, la comparaison avec la fiche technique devient moins directe. La Voc baisse moins vite que la Isc. Le courant souffre davantage du manque de soleil.
Pour un contrôle rapide, un ciel clair avec quelques nuages peut suffire. Pour un vrai diagnostic, un test en plein soleil reste préférable. Il faut aussi garder la même heure et la même orientation d’un contrôle à l’autre. Cette méthode permet de suivre la baisse de rendement avec plus de fiabilité. Pour aller plus loin, il faut interpréter l’ensemble des résultats.
Interpréter les résultats pour savoir si le panneau fonctionne correctement
Un bon diagnostic repose sur plusieurs indices. Il faut comparer la Voc, la Isc et l’état visuel du panneau. Une tension correcte avec un courant faible peut signaler de l’ombre ou une salissure. Une tension très basse peut plutôt pointer un défaut de cellule, de soudure ou de connecteur.
Le contrôle visuel reste utile. Il faut chercher des traces de brûlure, des fissures, un dos de panneau gondolé ou des câbles craquelés. Les données montrent aussi que les salissures et les connexions défectueuses comptent parmi les causes les plus courantes de perte. Pour aller plus loin, un comparatif entre modules aide à isoler le panneau défaillant.
Si plusieurs panneaux sont installés, il faut mesurer chaque module séparément. Un seul panneau en retrait suffit à faire baisser toute la chaîne. Dans ce cas, la mesure en série entre panneau et régulateur aide à localiser la perte. Si le doute persiste, un professionnel peut compléter le test avec une courbe I V. Pour aller plus loin, il faut éviter quelques erreurs très courantes.
Tester un panneau solaire avec un multimètre permet de repérer vite une baisse de performance. La tension à vide donne le premier signal. Le courant de court-circuit confirme ensuite le diagnostic avec plus de précision.
Si les valeurs restent proches de la fiche technique, le panneau fonctionne souvent correctement. Si l’écart persiste, il faut contrôler le câblage, les connecteurs et l’état des cellules avant d’envisager un remplacement. Pour aller plus loin, un professionnel peut compléter le contrôle avec une analyse de courbe I V.
