Oui, il est possible de raccorder deux panneaux solaires sur un seul régulateur si la tension d’entrée maximale, le courant admissible et la puissance totale restent dans les limites du fabricant. La réponse courte reste donc positive, mais elle dépend du type de régulateur, du mode de câblage et des caractéristiques exactes des panneaux.
Les écarts viennent surtout de la Voc max, du courant total, du choix série ou parallèle, et d’un éventuel mélange de panneaux différents. Les sections suivantes détaillent les calculs utiles, les risques à éviter et les bonnes pratiques de câblage, pour aller plus loin.
- 💡 Le nombre de panneaux compte moins que la compatibilité réelle avec les limites du régulateur
- 💡 En série les tensions s’additionnent, alors qu’en parallèle ce sont les courants qui s’additionnent
- 💡 Un MPPT gère généralement mieux les montages à tension plus élevée qu’un PWM
- 💡 Des panneaux différents peuvent fonctionner ensemble, avec un risque de pertes de rendement

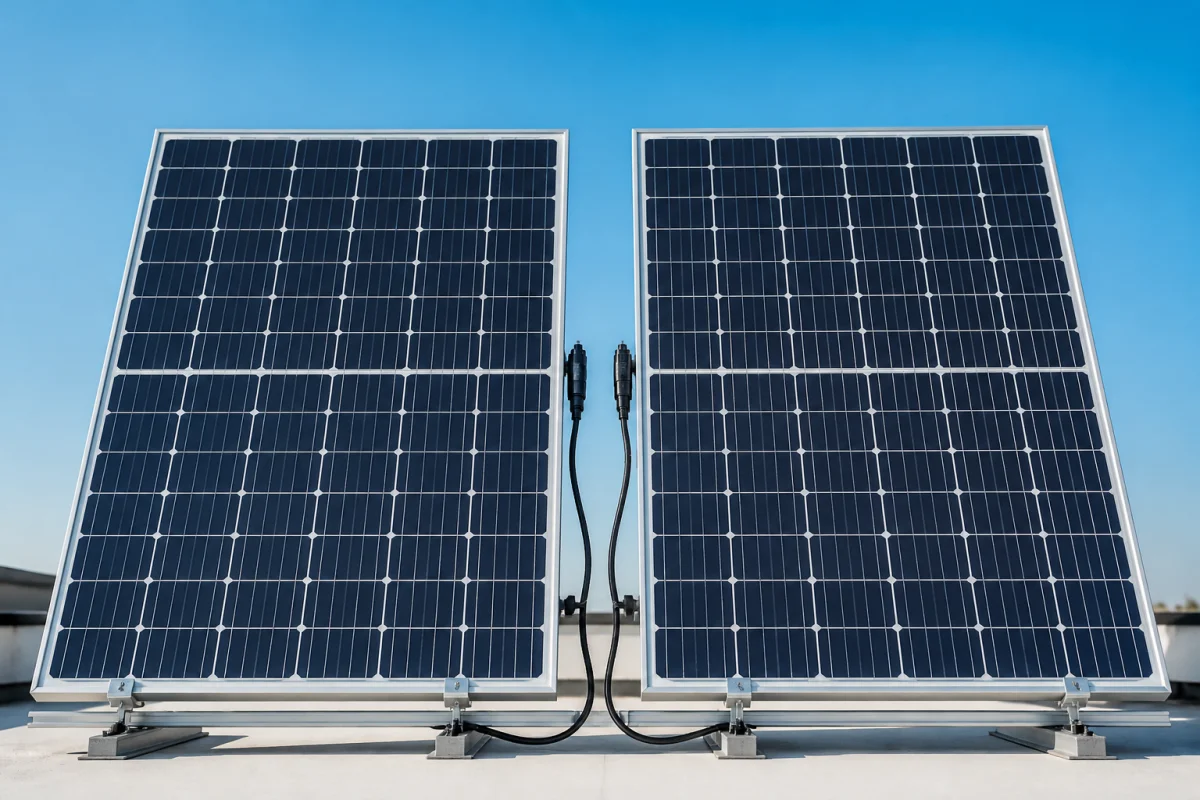

Peut-on brancher deux panneaux solaires sur le même régulateur sans risque ?
Oui, le branchement de deux panneaux solaires sur le même régulateur reste courant sur les petites installations, les vans, les chalets et de nombreux kits du commerce. Plusieurs fabricants prévoient d’ailleurs ce cas, soit par deux entrées, soit par une seule entrée dimensionnée pour accepter la production combinée.
Le point décisif ne porte pas sur le nombre de modules, mais sur la capacité électrique réelle du régulateur. La fiche technique indique en général une tension d’entrée maximale, souvent 100 V ou 150 V sur des MPPT courants, ainsi qu’un courant ou courant de charge maximal. Si une seule de ces limites est dépassée, le système peut perdre en rendement, se mettre en sécurité ou subir une panne.
Les exemples concrets confirment cette logique. EcoFlow cite le cas de deux panneaux de 100 W sur un système 12 V, soit environ 16,6 A de courant combiné, avec une recommandation de régulateur d’au moins 20 A. Nice Électricité donne aussi un cas de 2 x 150 W avec un MPPT 30 A en 12 V, compatible pour environ 390 W de capacité utile. Pour aller plus loin, il faut donc vérifier les chiffres exacts inscrits sur chaque équipement.
Comment calculer si mon régulateur supporte deux panneaux ensemble ?
Le calcul repose sur trois données simples, présentes sur les étiquettes ou fiches techniques : la Voc (tension à vide), le courant et la puissance. Ces trois valeurs suffisent pour savoir si deux panneaux peuvent partager un même régulateur sans dépasser ses limites électriques.
La méthode diffère selon le montage choisi. En série, la tension s’additionne. En parallèle, le courant s’additionne. Dans les deux cas, la puissance totale se cumule. Cette lecture permet d’éviter les erreurs de dimensionnement qui provoquent souvent surchauffe, coupures de charge ou vieillissement prématuré des composants. Pour aller plus loin, les sous-sections suivantes détaillent chaque vérification.
Vérifier la tension d’entrée maximale acceptée par le régulateur
La première vérification porte sur la Voc max du régulateur. Cette limite ne doit jamais être dépassée, car une surtension en entrée peut endommager l’électronique, parfois de manière irréversible. Les valeurs courantes restent 100 V ou 150 V sur de nombreux MPPT, mais certains modèles vont au-delà.
Avec deux panneaux en série, les tensions à vide s’additionnent directement. Deux modules de 24 V Voc chacun peuvent donc approcher 48 V Voc, ce qui reste acceptable pour un régulateur 100 V, mais pas pour un appareil plus limité. En parallèle, la tension reste celle d’un seul panneau, ce qui réduit ce risque précis. Pour aller plus loin, il faut ensuite confronter la puissance et le courant au régulateur.
Calculer la puissance et le courant combinés des deux panneaux
Le second point concerne la puissance totale et le courant combiné. En parallèle, les courants s’additionnent. En série, le courant reste celui d’un seul panneau. Cette règle simple permet d’éviter un dépassement du courant d’entrée ou du courant de charge maximal indiqué par le fabricant.
Un exemple concret aide à fixer l’ordre de grandeur. Avec deux panneaux de 100 W sur une batterie 12 V, la puissance totale atteint 200 W. Le courant théorique de charge se situe alors autour de 16,6 A (200 W / 12 V). C’est la raison pour laquelle un régulateur d’au moins 20 A est souvent recommandé dans ce cas. Pour aller plus loin, une marge de sécurité reste nécessaire.
Dimensionner le régulateur avec une marge de sécurité
Un régulateur ne se choisit pas au chiffre exact. Les fabricants et installateurs recommandent généralement un léger surdimensionnement, afin d’absorber les variations réelles de production, les températures basses qui font monter la tension, et les écarts entre théorie et fonctionnement terrain.
Un exemple souvent cité concerne un Victron MPPT 100/30 utilisé sur un système 12 V. Sa capacité maximale donnée autour de 440 W permet de gérer un champ de 2 x 200 Wc, soit 400 Wc au total, avec une marge encore disponible. Cette approche réduit le risque de coupure ou de saturation lors des meilleures conditions d’ensoleillement. Pour aller plus loin, le choix du câblage série ou parallèle reste tout aussi déterminant.
Faut-il brancher les panneaux en série ou en parallèle pour un même régulateur ?
Le choix entre série et parallèle modifie directement le comportement électrique du champ solaire. La bonne solution dépend du type de régulateur, de la longueur des câbles, du niveau d’ombrage et des caractéristiques des panneaux. Il n’existe donc pas une réponse unique valable pour toutes les installations.
Sur les petites installations basse tension, le parallèle reste fréquent parce qu’il se montre plus tolérant aux différences entre panneaux et aux ombrages partiels. Le série devient plus intéressant quand la distance augmente ou quand un régulateur MPPT accepte une tension d’entrée plus élevée. Pour aller plus loin, il faut comparer précisément les effets de chaque montage.
Ce que change un montage en série pour la tension, le courant et le rendement
En série, les tensions des panneaux s’additionnent tandis que le courant reste identique. Ce montage réduit le courant circulant dans les câbles à puissance équivalente, ce qui limite les pertes par effet Joule sur des longueurs plus importantes. C’est l’une des raisons pour lesquelles il est souvent associé aux régulateurs MPPT.
Cette solution présente aussi une contrainte nette. Si un panneau est partiellement ombragé ou possède des caractéristiques plus faibles, il peut limiter toute la chaîne. Le rendement global suit alors le maillon le plus faible. Ce comportement explique pourquoi un montage série avec panneaux hétérogènes demande plus de prudence. Pour aller plus loin, il faut comparer ce fonctionnement avec celui du parallèle.
Ce que change un montage en parallèle pour la tension, le courant et le rendement
En parallèle, la tension reste celle d’un seul panneau, alors que les courants s’additionnent. Ce montage convient bien aux systèmes 12 V ou 24 V de petite taille. Il offre aussi une meilleure tolérance aux ombrages partiels, car un panneau moins productif ne bloque pas toute la production des autres.
Le revers du parallèle concerne le courant total, qui peut grimper vite. Il faut alors vérifier la capacité du régulateur et la section des câbles. Nice Électricité cite par exemple 6 mm² pour 20 A, ce qui donne un ordre de grandeur utile, même si le dimensionnement final dépend toujours de la longueur et du mode de pose. Pour aller plus loin, le type de régulateur change aussi la pertinence du montage choisi.
Un régulateur MPPT gère-t-il mieux deux panneaux qu’un PWM ?
Dans la plupart des cas, un MPPT gère plus efficacement deux panneaux qu’un PWM, surtout si la tension des panneaux dépasse nettement celle de la batterie. Le MPPT recherche le point de puissance maximale du champ solaire, ce qui améliore l’exploitation réelle de l’énergie disponible.
Ce fonctionnement le rend plus à l’aise avec les montages en série et les tensions d’entrée élevées. Il accepte aussi mieux les variations de production liées à la météo ou à la température. À l’inverse, le PWM reste plus simple et moins coûteux, mais il exploite moins bien les panneaux lorsque leurs caractéristiques ne correspondent pas étroitement à la tension batterie.
Les retours d’utilisateurs illustrent cette différence. Sur hisse-et-oh.com, un intervenant signale que le MPPT peut “s’aligner sur le panneau le plus faible” quand les modules diffèrent, ce qui confirme qu’il fonctionne, mais pas toujours à rendement optimal en configuration hétérogène. Le PWM, lui, supporte encore moins bien ce type d’écart dans la pratique. Pour aller plus loin, le cas des panneaux de puissances différentes mérite une vérification dédiée.
Peut-on connecter des panneaux de puissances différentes sur un seul régulateur ?
Oui, il reste possible d’utiliser deux panneaux de puissances différentes sur un seul régulateur. Cette situation apparaît souvent sur un van, un bateau ou une toiture contrainte par les dimensions disponibles. Le fonctionnement est généralement possible, mais le rendement dépend de la proximité entre les tensions nominales et du nombre de cellules.
Les retours d’usage vont dans ce sens. Sur hisse-et-oh.com, un utilisateur indique vouloir associer un 120 W et un 75 W pour une contrainte d’encombrement. D’autres réponses confirment que cela fonctionne, avec un risque de pertes si les panneaux n’ont pas les mêmes caractéristiques électriques. Pour aller plus loin, il faut distinguer les risques précis et les moyens de les limiter.
Associer des panneaux de marques ou caractéristiques différentes, que risque-t-on
Le premier risque concerne la tension. En parallèle, si un panneau a une tension de fonctionnement plus faible, l’ensemble tend à se caler sur cette valeur. En série, c’est la chaîne complète qui subit la limite du panneau le plus faible. Dans les deux cas, la production totale peut devenir inférieure à la somme théorique attendue.
Des retours concrets confirment cette logique. Un contributeur résume qu’en parallèle il n’y a pas de perte liée à la seule différence de puissance, car les courants s’additionnent, mais qu’une tension plus faible pénalise l’ensemble. Un autre, Quizas, rapporte 10 ans d’usage avec 4 panneaux différents sur le même régulateur, avec une perte jugée peu flagrante. Pour aller plus loin, certaines stratégies réduisent cet écart.
Stratégies pour minimiser les pertes quand les panneaux sont différents
La première stratégie consiste à rapprocher les panneaux sur les critères les plus structurants, surtout la tension nominale et le nombre de cellules. Cette précaution réduit le risque de désalignement électrique. Si un mélange reste inévitable, le parallèle convient souvent mieux sur les petites installations basse tension.
Une autre solution consiste à séparer les groupes de panneaux avec des régulateurs distincts. Cette approche apparaît aussi dans les forums. Sur forum-photovoltaique.fr, un utilisateur demande s’il est possible d’avoir deux régulateurs sur un même parc batterie, et une réponse confirme que c’est courant, à condition de régler des seuils de charge cohérents, idéalement avec des appareils de même marque. Pour aller plus loin, la protection par fusible reste un autre point de sécurité à traiter.
Dois-je mettre des fusibles entre les panneaux et le régulateur ?
La pose de fusibles ou de disjoncteurs DC entre les panneaux, le régulateur et la batterie constitue une bonne pratique largement recommandée. Cette protection limite les effets d’un défaut, d’un court-circuit ou d’une surintensité. Elle participe aussi à la maintenance, car elle permet d’isoler plus facilement une partie de l’installation.
Le choix du calibre dépend du courant réel du champ photovoltaïque et de la section de câble. L’exemple souvent cité de 6 mm² pour 20 A donne un repère utile, mais il ne remplace pas un calcul tenant compte de la longueur, de la chute de tension et de l’environnement de pose. En France, les installations domestiques renvoient aussi aux règles de la NF C 15-100. Pour aller plus loin, un raccordement ordonné réduit fortement les erreurs de mise en service.
Étapes pas à pas pour raccorder correctement deux panneaux au régulateur
La méthode la plus sûre commence par la lecture complète des fiches techniques. Il faut relever la Voc max du régulateur, son courant maximal et sa puissance admissible, puis comparer ces chiffres aux valeurs combinées des deux panneaux selon le montage choisi. Cette étape évite l’erreur la plus fréquente, qui consiste à raisonner seulement en watts.
La deuxième étape consiste à choisir le câblage adapté. Le parallèle reste souvent retenu pour les installations 12 V exposées à de petits ombrages ou à une extension future. Le série devient pertinent avec un MPPT et des longueurs de câble plus importantes. Il faut ensuite poser les protections DC, utiliser des sections de câble cohérentes et soigner chaque connexion. Pour aller plus loin, une vérification au multimètre avant mise sous tension apporte une sécurité supplémentaire.
La séquence de raccordement suit enfin l’ordre recommandé par le fabricant du régulateur, souvent batterie d’abord puis panneaux, avec l’ordre inverse pour la déconnexion. Cette procédure aide l’électronique interne à reconnaître correctement la tension système. Un contrôle final de la tension à vide, de la polarité et de la température du régulateur pendant les premières heures permet de repérer rapidement une anomalie. Pour aller plus loin, les pièges ci-dessous méritent une attention particulière.
Deux panneaux sur un même régulateur solaire ne posent pas de problème de principe. La décision correcte repose surtout sur trois contrôles, la tension maximale acceptée, le courant total et la cohérence entre les panneaux. Une lecture attentive de la fiche technique évite la plupart des erreurs coûteuses.
