Pour tester un onduleur photovoltaïque, commencez par les contrôles visuels, les voyants, l’écran et le monitoring, puis vérifiez les protections AC et DC. Une mesure de tension à vide Voc et de courant de court-circuit Isc peut ensuite confirmer l’état des panneaux. Un rendement supérieur à 90 % est généralement considéré comme correct, tandis qu’un taux d’harmoniques inférieur à 5 % reste une référence utile côté alternatif.
Les mesures sur une installation solaire présentent toutefois un risque électrique, même lorsque l’onduleur semble arrêté. La méthode dépend du modèle, de la présence d’un réseau, du niveau d’ensoleillement et du manuel constructeur. Voici une procédure progressive pour distinguer une panne de panneau, de câblage, de réseau ou d’onduleur, puis savoir quand confier le diagnostic à un professionnel.
- Un voyant rouge ne suffit pas à conclure. Le rythme du clignotement et le code associé doivent être comparés au manuel.
- Le réseau AC et la source DC sont indissociables. Certains appareils restent éteints sans tension venant des panneaux.
- Une mesure se compare aux spécifications. L’ensoleillement, la température et l’ombrage modifient les résultats.
- Une odeur de brûlé ou une surchauffe impose l’arrêt. Le dépannage interne ne doit pas être tenté par un particulier.
Comment tester un onduleur photovoltaïque soi-même ?
Le test commence sans ouvrir le boîtier. Relevez la marque, le modèle, la puissance nominale, le type d’installation et l’heure de l’observation. Notez également la météo, l’ombre éventuelle et la production habituelle. Une baisse ponctuelle par temps couvert ne caractérise pas une panne, alors qu’une absence totale de production en plein soleil mérite une vérification.
Précautions électriques à respecter avant toute manipulation
Un champ photovoltaïque peut rester sous tension dès qu’il reçoit de la lumière. Portez des gants adaptés, utilisez un multimètre en bon état et ne touchez jamais les contacts métalliques des connecteurs. Ne changez pas de calibre ou de fonction lorsque les pointes de touche sont déjà branchées. Avant toute déconnexion, suivez la procédure du fabricant et respectez les temps d’attente prescrits. Une mesure de courant en mode ampèremètre sur plusieurs panneaux montés en série peut dépasser la capacité du multimètre et provoquer un arc ou sa destruction.
Quels instruments faut-il pour tester un onduleur photovoltaïque ?
Le matériel de base comprend un multimètre numérique capable de mesurer la tension continue et alternative, avec un calibre de courant adapté, généralement 10 A pour une mesure Isc individuelle. Un appareil calibré, des cordons en bon état, des gants isolants et la documentation technique sont indispensables. Pour une analyse avancée, un professionnel pourra employer une pince ampèremétrique DC, un contrôleur d’isolement, un analyseur de réseau et un appareil de mesure du THD. Un multimètre vendu entre 15 et 150 € peut convenir à des contrôles simples, mais il ne remplace pas un équipement spécialisé.

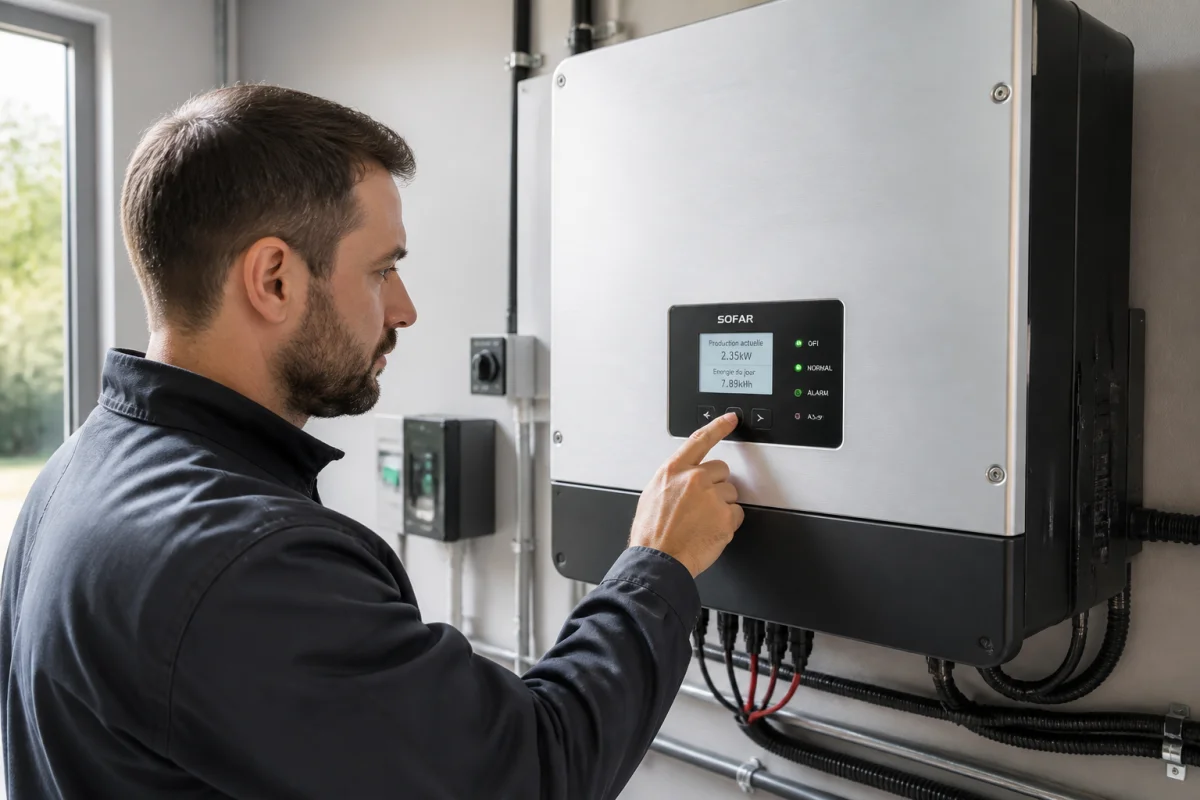

Vérifier les voyants, l’écran et les codes d’erreur
Observez d’abord la LED d’état et l’écran sans redémarrer plusieurs fois l’appareil. Une LED verte correspond souvent à un fonctionnement normal. Une LED rouge clignotante signale généralement un défaut, mais sa signification varie selon la marque. Sur un micro-onduleur, un clignotement rouge toutes les 2 à 3 secondes peut simplement correspondre à une attente de soleil, tandis qu’un clignotement continu peut indiquer une absence de réseau exploitable ou un défaut de fonctionnement.
Comment interpréter un code d’erreur affiché par l’onduleur ?
Recopiez le code exactement, avec les lettres, les chiffres et le rythme de la LED. Consultez ensuite le manuel correspondant au modèle, car un même symbole ne signifie pas forcément la même chose d’un fabricant à l’autre. Un défaut réseau peut empêcher la production par le mécanisme anti-îlotage lorsque la tension ou la fréquence sort de la plage autorisée. Vérifiez aussi l’historique des alarmes, la température et les redémarrages. Une mise à jour du firmware peut parfois corriger un comportement logiciel, mais elle ne doit pas masquer un défaut électrique persistant.
Contrôler la production et le monitoring de l’onduleur
Comparez la puissance instantanée, l’énergie totale en kWh, la consommation du foyer et l’estimation de production. Ces données ne sont pas toutes mesurées au même endroit, ce qui explique certains écarts, mais une divergence brutale ou répétée peut orienter le diagnostic. Le portail en ligne de la marque donne souvent davantage de détails que l’écran local, notamment les tensions d’entrée, le courant par entrée, les températures et les heures d’arrêt.
Une absence de production peut provenir d’un disjoncteur AC déclenché, d’un sectionneur DC ouvert, d’un défaut de communication ou d’un panneau ombragé. Un seul module défaillant peut aussi pénaliser fortement un onduleur central. Enregistrez des captures du monitoring à plusieurs moments de la journée et comparez-les à une période de météo similaire. Les données seront utiles au support technique, surtout si l’appareil redémarre spontanément ou affiche une puissance instable.
Inspecter les connexions, les câbles et les protections AC/DC
Une inspection hors tension, réalisée selon la procédure du fabricant, peut révéler un connecteur mal verrouillé, un câble abîmé, une fissure, de la poussière ou une trace d’humidité. Regardez aussi les panneaux afin de repérer un ombrage inhabituel ou une salissure importante. Ne tirez pas sur les câbles et ne démontez pas les connecteurs sous charge.
Dans le coffret AC, vérifiez visuellement la position des disjoncteurs et des porte-fusibles. Un disjoncteur déclenché peut expliquer l’absence de production alors que les panneaux fonctionnent. Côté DC, contrôlez le sectionneur et les éventuels fusibles sans les manipuler si vous n’êtes pas habilité. La ventilation doit rester dégagée et la température ambiante raisonnable. Une surchauffe, un ventilateur bloqué ou une odeur de composant brûlé justifient l’arrêt de l’installation et l’intervention d’un technicien.
Mesurer la tension et le courant côté continu
Les mesures DC servent à vérifier si l’onduleur reçoit bien l’énergie du champ solaire. Elles se réalisent de préférence en plein soleil, lorsque les panneaux peuvent fournir une valeur représentative. Pour la tension à vide Voc, le multimètre est réglé sur V DC, puis les sondes sont placées sur le positif et le négatif du panneau ou de la chaîne concernée, conformément au manuel. À titre indicatif, un panneau annoncé 12 V peut afficher environ 18 à 22 V à vide, tandis qu’un modèle 24 V peut se situer autour de 36 à 44 V.
Le courant de court-circuit Isc se mesure uniquement avec un calibre et des cordons adaptés. Un panneau 100 W en 12 V peut produire environ 5 à 6 A, et un panneau 300 W en 24 V environ 8 à 10 A, selon l’ensoleillement et les caractéristiques du module. Comparez les résultats aux valeurs de la plaque signalétique. Un Voc normal avec un Isc très faible peut orienter vers un problème de connexion, d’ombrage ou de panneau.
Peut-on mesurer un onduleur sans déconnecter les panneaux ?
Il ne faut pas improviser une mesure sur les bornes de l’onduleur sans connaître la procédure du constructeur. Certains contrôles nécessitent de séparer le panneau, la batterie ou la chaîne afin d’éviter les interférences, tandis que d’autres se font avec une pince adaptée. Ne débranchez jamais un connecteur DC sous charge. Si la configuration, le nombre de chaînes ou le calibre attendu ne sont pas parfaitement identifiés, limitez-vous aux données du monitoring et faites intervenir un professionnel.

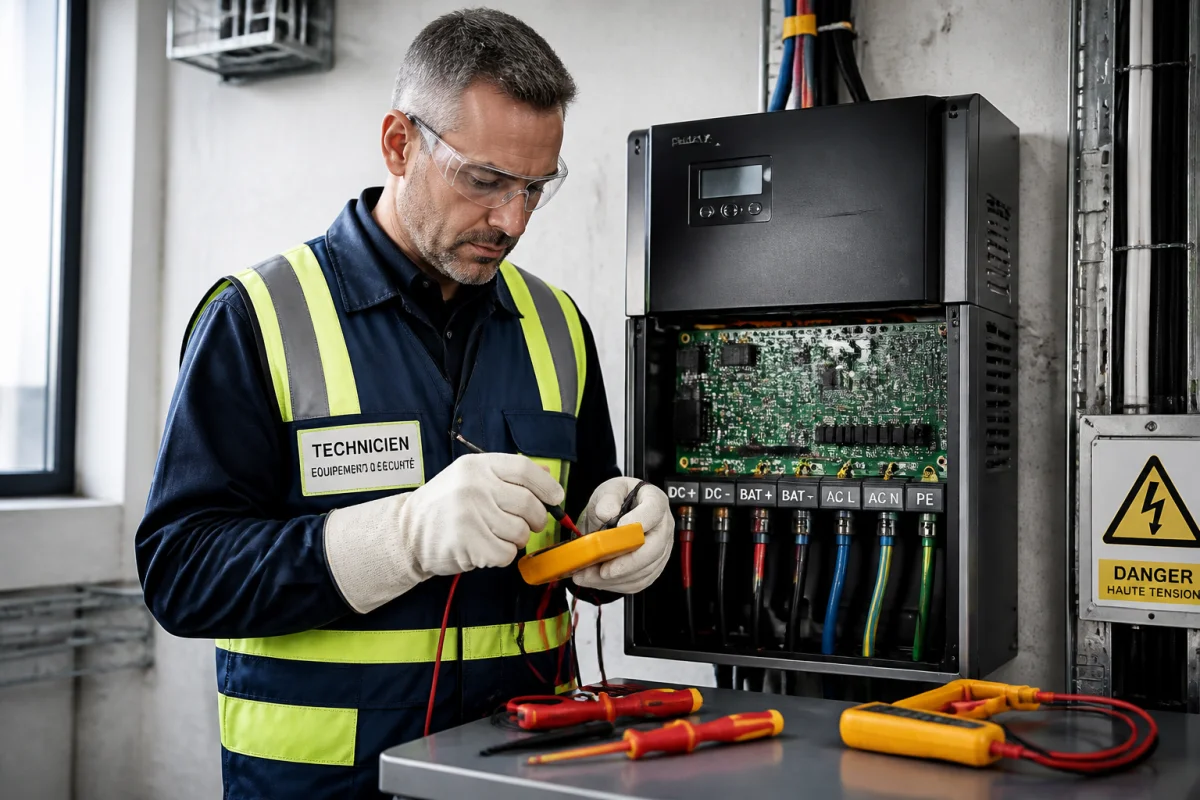

Mesurer la tension et le courant côté alternatif
Côté AC, le contrôle porte sur la présence du réseau, la tension, la fréquence et le courant délivré. Un onduleur réseau ne produit pas si la tension ou la fréquence sort de la plage autorisée, car sa fonction anti-îlotage doit empêcher une injection dangereuse. La mesure aux bornes AC est réservée aux personnes capables d’identifier les conducteurs, les calibres et les protections. La puissance nominale de l’onduleur doit rester supérieure à la puissance des appareils alimentés, avec une marge pour les appels de courant.
Pour une analyse plus complète, un technicien peut contrôler la forme sinusoïdale et le taux d’harmoniques. Une valeur de THD inférieure à 5 % est souvent retenue comme repère de qualité. Il vérifiera aussi la capacité de surcharge, parfois proche de deux fois la puissance nominale selon les modèles, ainsi que la consommation propre et les protections intégrées.
Est-il possible de tester un onduleur la nuit ou par faible ensoleillement ?
Le réseau AC peut être contrôlé la nuit par un professionnel, mais la production photovoltaïque ne peut pas être évaluée correctement sans lumière. Certains onduleurs exigent une tension DC pour démarrer, même si le 230 V est présent. Un test uniquement côté AC peut donc donner l’impression que l’appareil est mort. La nuit, vérifiez plutôt les protections, les journaux, la communication et l’état apparent, puis réalisez les mesures DC en journée, avec un ensoleillement suffisant.
Tester l’isolement et la continuité des circuits
Un contrôle de continuité recherche une coupure dans un câble, un fusible ou une liaison, mais il ne prouve pas que l’isolement est bon sous tension. Le test d’isolement se réalise avec un contrôleur spécifique, à une tension d’essai adaptée au système et selon la procédure du fabricant. Il permet de détecter une fuite entre les conducteurs actifs et la terre, souvent liée à un câble blessé, une infiltration d’eau, un connecteur dégradé ou un panneau endommagé.
Quelles mesures permettent de confirmer un défaut d’isolement ?
Le professionnel compare la résistance d’isolement de chaque chaîne aux exigences du fabricant et aux règles applicables à l’installation. Une valeur anormalement basse, qui évolue avec l’humidité ou la pluie, constitue un indice fort. Il peut isoler progressivement les chaînes, inspecter les connecteurs et rechercher la zone fautive sans remettre le système en service précipitamment. Un simple mode ohmmètre sur un circuit encore raccordé à l’onduleur ou aux panneaux peut être inadapté et endommager l’électronique.
Quand contacter un professionnel et quelles informations fournir
Contactez un professionnel si le voyant rouge clignote continuellement, si un code persiste après les vérifications élémentaires, si l’appareil chauffe anormalement, redémarre sans raison ou présente une odeur de brûlé. L’intervention est également préférable lorsqu’un défaut de redresseur, d’alimentation logique, de batterie ou de ventilation est suspecté. Les circuits internes ne sont pas des éléments à réparer par essais successifs.
Préparez la marque, le modèle, le numéro de série, la date d’installation et la puissance nominale. Ajoutez des photos des voyants, de l’écran, des coffrets AC et DC, ainsi que le code d’erreur complet. Indiquez l’heure, la météo, la production affichée, les tensions relevées et les actions déjà réalisées. Les témoignages d’utilisateurs montrent qu’un disjoncteur AC déclenché, une documentation absente ou un appareil qui exige du DC peuvent expliquer une panne apparente. Ces informations évitent des manipulations inutiles et accélèrent le diagnostic.
