Brancher deux panneaux solaires peut bloquer dès le départ. Entre la tension, le courant et les polarités, une erreur suffit à perturber l’ensemble.
Pas de panique. C’est plus simple qu’il n’y paraît. Ce guide explique l’ordre à suivre, les calculs utiles et les vérifications de base.
À la fin, il sera possible de choisir entre série et parallèle, de vérifier la compatibilité du matériel et de câbler sans mélanger les bornes. Les repères cités s’appuient sur Hellowatt, TotalEnergies, Azaneo, Civisol et MonKitSolaire. Pour aller plus loin, les notices du fabricant restent la référence finale.
Quelles précautions prendre avant de brancher deux panneaux solaires ?
Deux panneaux solaires ne se relient pas au hasard. Il faut comparer les étiquettes techniques et vérifier chaque limite du système.
Un mauvais montage peut endommager le matériel. Des sources comme LesolairePourTous signalent aussi un risque de départ de feu en cas d’erreur de câblage. Pour aller plus loin, il faut lire la fiche technique complète de chaque appareil.
Vérifier la compatibilité des deux panneaux solaires
La compatibilité concerne surtout la tension nominale, le courant maximal et la puissance. Deux panneaux très différents fonctionnent souvent moins bien ensemble.
Les données montrent qu’un panneau seul reste souvent à moins de 30 V dans les cas simples cités par LesolairePourTous. Il faut aussi comparer la tension à vide (tension mesurée sans charge) et le courant de court-circuit (courant maximal instantané). Pour aller plus loin, il faut relever les valeurs exactes sur l’étiquette arrière.
Contrôler les limites du régulateur ou de l’onduleur
Le régulateur gère la charge de la batterie. L’onduleur transforme le courant continu en courant alternatif utilisable dans la maison, selon TotalEnergies.
Le point clé reste la limite d’entrée. En série, la tension monte. En parallèle, le courant monte. Il faut donc vérifier la tension maximale acceptée et le courant maximal accepté. Pour aller plus loin, le manuel du régulateur ou de l’onduleur donne toujours la limite à ne pas dépasser.
Choisir la bonne configuration : série ou parallèle
Le choix dépend du besoin réel. La série augmente la tension. Le parallèle augmente le courant.
Hellowatt et MonKitSolaire indiquent que le parallèle convient souvent au résidentiel. La série reste utile pour des tensions plus élevées et pour limiter certaines pertes sur de longues longueurs de câble. Pour aller plus loin, il faut aussi tenir compte de l’ombrage sur le site.
Ces vérifications évitent les erreurs simples et font gagner du temps au moment du câblage.
Comment brancher deux panneaux solaires en série ?
Le branchement en série relie le plus d’un panneau au moins du suivant. Les sources MonKitSolaire et LesolairePourTous décrivent ce montage en chaîne.
Le résultat est simple. Les tensions s’additionnent. Le courant reste celui d’un seul panneau. Ce montage aide sur de plus longues distances de câble, selon MonKitSolaire. Pour aller plus loin, il faut vérifier la tension maximale admissible du régulateur.
Comment brancher deux panneaux solaires en parallèle ?
Le branchement en parallèle relie les bornes positives entre elles et les bornes négatives entre elles. Civisol reprend ce principe de base.
Le courant total s’additionne. La tension reste celle d’un seul panneau. Ce montage supporte mieux un ombrage partiel, car les autres panneaux continuent de produire. Pour aller plus loin, il faut contrôler le courant total accepté par les protections.
Calculer la tension et l’intensité avant le branchement
Le calcul doit se faire avant tout raccord. C’est la partie la plus utile pour éviter une erreur simple.
La tension (volt, V) correspond à une différence de potentiel. Hellowatt et MonKitSolaire la comparent à une pression. Le courant (ampère, A) correspond à la quantité qui circule. Pour aller plus loin, il faut toujours faire le calcul à partir des étiquettes des panneaux.
Ce qui s’additionne en série
En série, les tensions s’ajoutent. Si deux panneaux affichent 20 V chacun, l’ensemble atteint environ 40 V.
Le courant, lui, reste identique à celui d’un panneau. Si un panneau donne 5 A, la chaîne reste à 5 A. Cette règle ressort de Hellowatt et MonKitSolaire. Pour aller plus loin, il faut aussi regarder la tension à vide, souvent plus haute.
Ce qui s’additionne en parallèle
En parallèle, les courants s’ajoutent. Si chaque panneau produit 5 A, l’ensemble atteint 10 A.
La tension ne change pas. Elle reste celle d’un seul panneau. Ce schéma reste souvent plus simple pour un système prévu pour une tension donnée, selon Civisol. Pour aller plus loin, il faut dimensionner les fusibles selon ce courant cumulé.
Quel régulateur choisir pour brancher deux panneaux solaires ?
Le régulateur de charge protège la batterie contre l’excès de charge et la décharge profonde. Azaneo et TotalEnergies rappellent ce rôle central.
Il faut choisir un modèle capable d’accepter la tension et le courant calculés. Le branchement de deux panneaux sur un seul régulateur reste possible, en série comme en parallèle, selon Azaneo. Pour aller plus loin, le choix dépend aussi du type de batterie et de sa tension nominale.
MPPT ou PWM selon la configuration retenue
Le PWM travaille en couplage direct avec la batterie. Le MPPT suit le point de puissance maximale, c’est-à-dire la zone où le panneau produit le mieux.
Un montage en série demande souvent plus de marge en tension. Un MPPT s’adapte souvent mieux à ce cas. Un PWM reste plus simple sur des systèmes basiques et à tension proche de la batterie. Pour aller plus loin, il faut comparer la plage d’entrée solaire indiquée par le fabricant.
Quelle section de câble pour brancher deux panneaux solaires ?
La section de câble doit supporter le courant et limiter les pertes. Plus la longueur augmente, plus ce point compte.
Les sources fournies rappellent que la série peut limiter certaines pertes sur une longue distance. Pas de panique, le principe reste simple. Une section trop faible chauffe plus et fait perdre de l’énergie. Pour aller plus loin, un calcul précis dépend de la longueur aller-retour et du courant maximal.

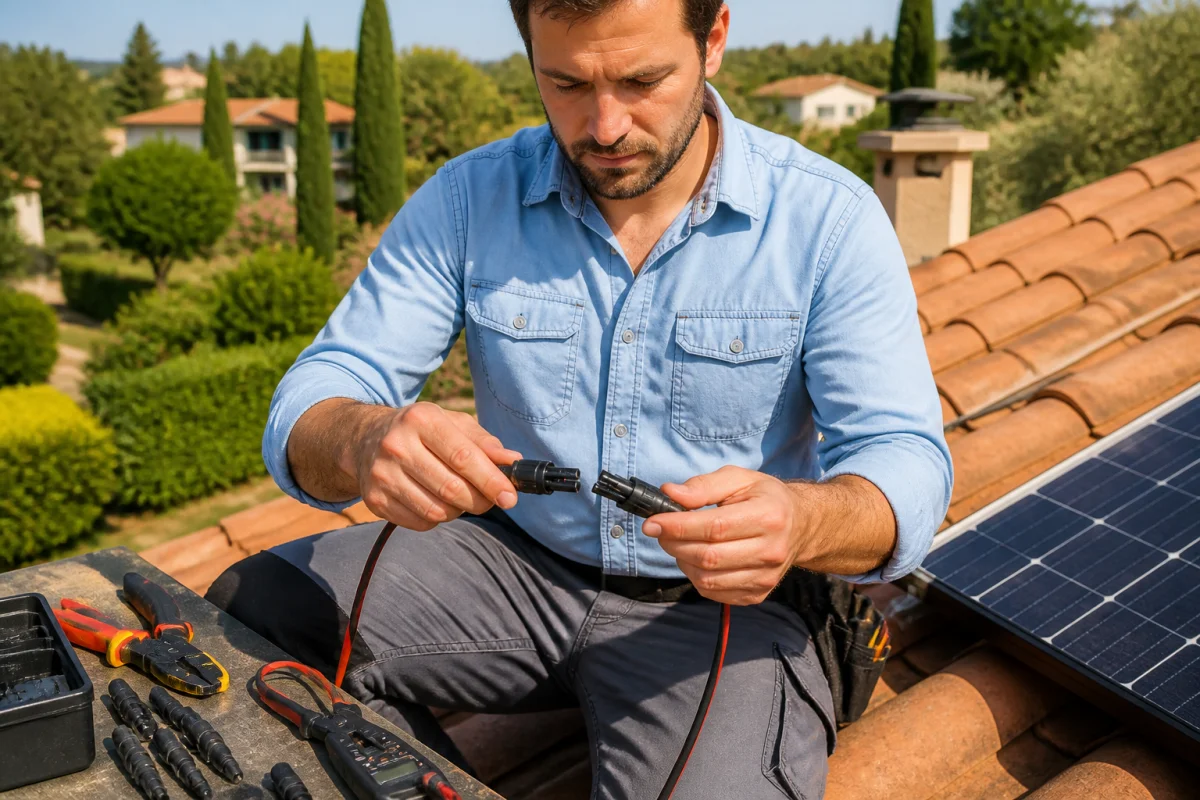

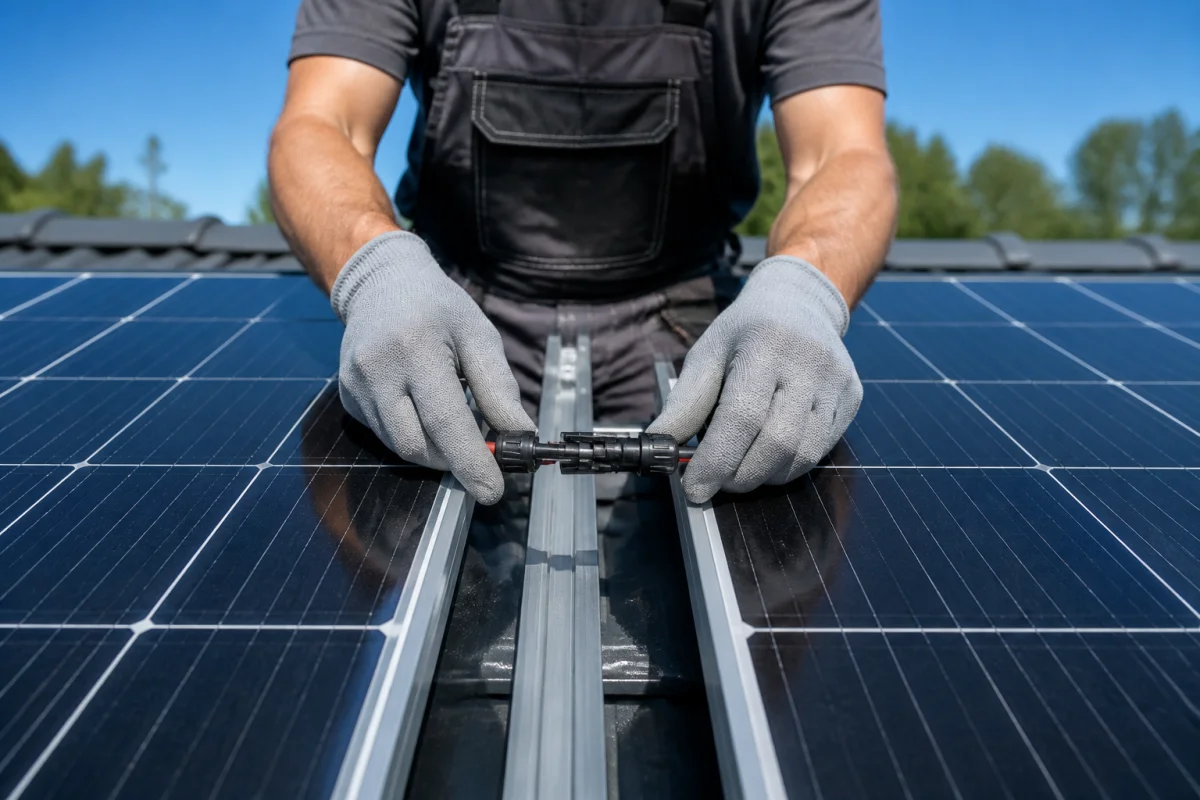

Choisir les connecteurs, fusibles et protections adaptés
Les connecteurs doivent être compatibles entre eux et bien verrouillés. Un faux contact suffit à dégrader la production.
Les fusibles et coupe-circuits doivent suivre le courant réel du circuit. En parallèle, le besoin de protection devient encore plus important, car le courant s’additionne. Pour aller plus loin, un électricien ou un installateur certifié peut valider ce point avant mise sous tension.
Procéder au câblage pas à pas et vérifier les polarités
Le câblage demande surtout de l’ordre. Il faut préparer les repères, mesurer, raccorder puis contrôler une dernière fois.
Une inversion de polarité bloque le système ou abîme l’appareil relié. Ce contrôle final prend moins de 2 minutes avec un multimètre. Pour aller plus loin, il faut couper les équipements associés avant manipulation.
Lire sur chaque panneau la tension, le courant et la puissance. Vérifier ensuite les limites du régulateur ou de l’onduleur avant tout raccord.
Retenir la série si l’objectif demande plus de tension. Retenir le parallèle si le système doit garder la tension d’un panneau et gagner en courant.
En série, relier le plus du premier au moins du second. En parallèle, relier les plus ensemble et les moins ensemble avec des connecteurs adaptés.
Mesurer la tension de sortie obtenue avec un multimètre. Vérifier aussi le sens de polarité pour confirmer la borne positive et la borne négative.
Raccorder ensuite la sortie des panneaux à l’entrée prévue du régulateur ou de l’onduleur. Faire un dernier contrôle visuel des connecteurs avant remise en service.
Peut-on associer deux panneaux de puissance différente ?
Associer deux panneaux différents reste possible dans certains cas. Mais le résultat n’est pas toujours optimal.
En série, le panneau le plus faible peut limiter l’ensemble. En parallèle, des écarts de caractéristiques compliquent aussi le rendement et le choix des protections. Les données techniques doivent donc être proches. Pour aller plus loin, un professionnel certifié peut valider la compatibilité réelle avant achat.
Peut-on brancher deux panneaux solaires sur un seul onduleur ?
Deux panneaux sur un seul onduleur peuvent fonctionner, si l’entrée accepte les valeurs du montage retenu. TotalEnergies rappelle que l’onduleur transforme le courant continu en courant alternatif.
Il faut vérifier la plage de tension d’entrée et la puissance admissible. Pour une installation raccordée au réseau, il faut aussi respecter les démarches prévues avec Enedis. Pour aller plus loin, la notice du fabricant de l’onduleur reste décisive.
Éviter les erreurs fréquentes lors du branchement de deux panneaux solaires
Les erreurs courantes reviennent souvent aux mêmes points. La polarité, les limites du régulateur et le choix du schéma arrivent en tête.
Pas de panique, chaque point se contrôle rapidement avec la notice et un multimètre. Les cas d’ombrage partiel méritent aussi une attention spéciale, car la série y réagit moins bien que le parallèle. Pour aller plus loin, il faut vérifier le site réel d’installation avant de fixer le schéma.
Le système doit afficher une tension cohérente avec le schéma choisi, des polarités correctes et des connexions propres, sans échauffement anormal.
Cette erreur peut bloquer le système ou endommager l’équipement relié. Il faut mesurer la sortie avant le raccord final.
Un montage en série peut faire monter la tension trop haut. Il faut comparer les valeurs calculées avec la fiche du fabricant.
Des écarts marqués de tension ou de courant réduisent le bon fonctionnement. Il faut garder des caractéristiques proches.
En série, un panneau ombragé peut réduire la production de toute la chaîne. Le parallèle reste souvent plus tolérant dans ce cas.
Des câbles trop fins augmentent les pertes et l’échauffement. Les protections doivent suivre le courant réel du montage.
FAQ
Le parallèle convient souvent mieux au résidentiel, selon Hellowatt et MonKitSolaire. Il garde la tension d’un panneau et supporte mieux un ombrage partiel.
Oui, mais il faut passer par un régulateur adapté. Ce régulateur doit accepter la tension et le courant du montage choisi.
Un multimètre suffit pour ce contrôle. Si la mesure affiche un signe négatif, les pointes sont inversées par rapport aux bornes testées.
C’est possible, mais le rendement peut baisser. Des caractéristiques proches donnent en général un résultat plus propre et plus simple à protéger.
Pas toujours. Un système avec batterie a besoin d’un régulateur de charge. Un système réseau dépend du type d’onduleur et de son architecture.
Il vaut mieux demander un avis dès qu’il existe un doute sur les tensions, les protections ou le raccordement réseau. Azaneo recommande ce réflexe pour adapter le matériel au cas réel.
Le bon branchement dépend moins du nombre de panneaux que des valeurs réelles inscrites sur chaque appareil. Le calcul avant raccord reste la meilleure sécurité.
Série pour monter en tension, parallèle pour monter en courant, ce repère suffit déjà à éviter l’erreur la plus fréquente. Un contrôle au multimètre et une lecture attentive des notices font souvent toute la différence.
