Brancher un panneau solaire sur une batterie semble technique. Pas de panique, c’est plus simple qu’il n’y paraît. Le point clé reste l’ordre de connexion, car une erreur peut endommager le régulateur.
Ce guide explique le schéma de base, le matériel utile et les étapes concrètes. À la fin, il ressort que 12 V comme 24 V suivent la même logique. Pour aller plus loin, les sections suivantes détaillent chaque cas.
Le schéma de base pour brancher un panneau solaire sur une batterie
Le schéma le plus courant reste simple. Le panneau solaire envoie son courant vers le régulateur de charge, puis le régulateur recharge la batterie.
Pour un petit système autonome, les guides techniques reprennent souvent cette suite. Solencia résume le montage ainsi, panneau vers régulateur, puis batterie, puis appareils. Pour aller plus loin, le rôle de chaque élément aide à éviter les erreurs.
Panneau solaire, régulateur, batterie : à quoi sert chaque élément
Le panneau solaire produit de l’électricité en courant continu (courant qui circule dans un seul sens). Sa production varie selon l’ensoleillement, l’ombre et l’inclinaison.
Le régulateur protège la batterie. Il limite la surcharge, la décharge profonde et certains courts-circuits. C’est un élément jugé obligatoire pour les petites batteries 12 V. Pour aller plus loin, le choix du régulateur compte autant que le branchement.
La batterie stocke l’énergie pour un usage plus tard. Cet usage peut viser le soir, la nuit ou un temps couvert. EDF Solutions Solaires évoque jusqu’à 80 % d’économies, selon une simulation sur 1 016 clients en 2023. Pour aller plus loin, ces chiffres dépendent toujours du profil réel.
Peut-on brancher un panneau solaire directement sur une batterie ?
Dans la plupart des petits montages, la réponse reste non. Un branchement direct sans régulateur peut abîmer la batterie, car la tension de charge n’est plus contrôlée.

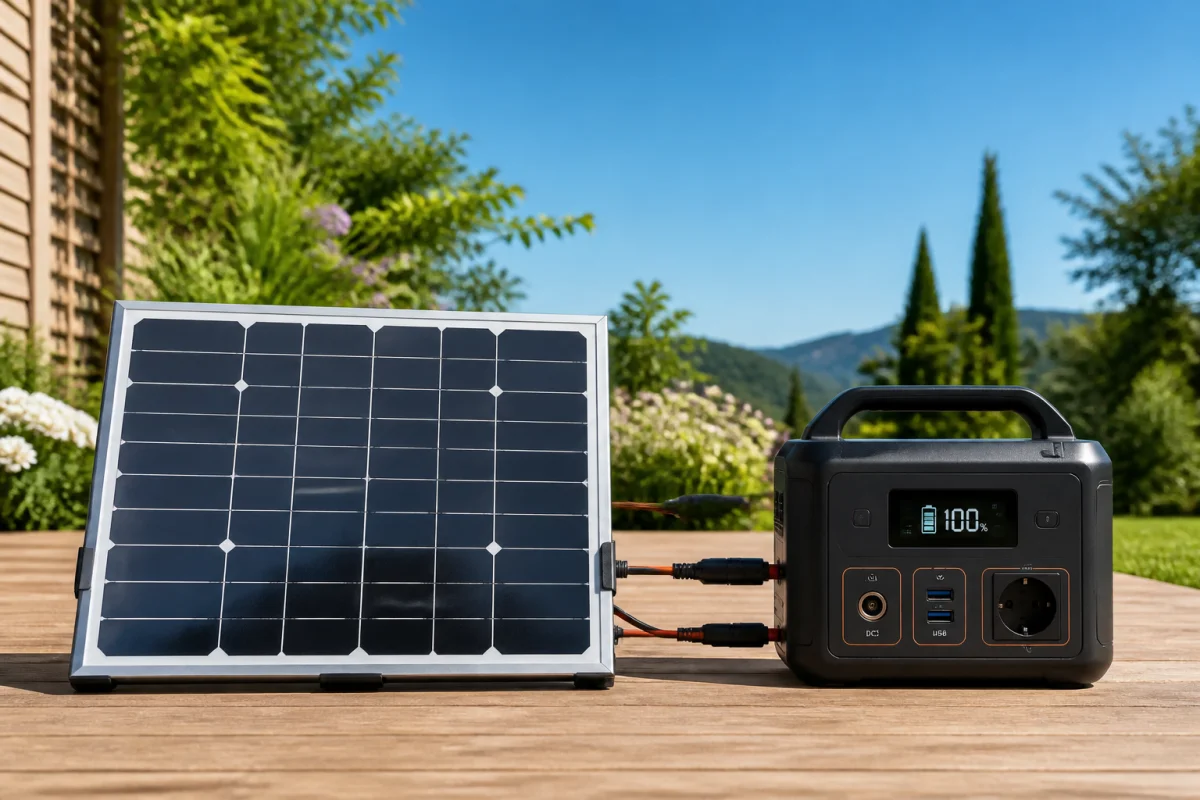

Il existe une exception sur certaines stations portables. EcoFlow autorise un branchement direct via le câble fourni, si le panneau est compatible. Ce cas dépend du fabricant et non d’une règle générale. Pour aller plus loin, il faut vérifier la notice avant tout essai.
Matériel nécessaire pour réaliser le branchement
Un branchement propre demande peu de pièces, mais chaque pièce a un rôle précis. Pas de panique, le plus dur consiste surtout à vérifier les compatibilités.
Les données des fabricants citent presque toujours les mêmes éléments. Il ressort que les oublis concernent surtout les protections et le contrôle de polarité. Pour aller plus loin, un point rapide avant de commencer évite les retours en arrière.
Une préparation simple limite les erreurs de polarité et les connexions incomplètes.
Quel régulateur choisir pour recharger une batterie 12V ?
Le régulateur 12 V doit accepter la tension du panneau et le courant maximal attendu. Il doit aussi correspondre au type de batterie, par exemple plomb ou lithium.
Un panneau de 100 W en 12 V peut dépasser 5 A en conditions réelles. Un régulateur de 10 A laisse une marge utile dans ce cas. Pour aller plus loin, la notice du panneau donne la tension et le courant à comparer.
Faut-il mettre un fusible entre panneau et régulateur ?
Un fusible protège le circuit en cas de défaut. Il peut limiter les dégâts si un câble chauffe ou si un court-circuit apparaît.
Les montages simples n’affichent pas tous le même schéma. Pourtant, les sources terrain recommandent souvent un coupe-circuit et des protections proches de la batterie. C’est plus simple qu’il n’y paraît, mais il faut suivre la notice du fabricant. Pour aller plus loin, une protection mal placée protège mal.
Dans quel ordre brancher le panneau solaire, le régulateur et la batterie ?
C’est le point qui cause le plus d’erreurs. L’ordre correct ne sert pas à faire joli. Il protège surtout le régulateur.
Plusieurs notices imposent la même séquence. Des retours du forum Hisse-et-Oh rappellent aussi ce point. Pour aller plus loin, les sous-sections ci-dessous donnent l’ordre exact.
Ordre de connexion correct pour éviter d’endommager le régulateur
La règle la plus reprise reste la suivante. Il faut connecter d’abord la batterie au régulateur. Il faut connecter ensuite le panneau solaire au régulateur.
Un avis cité sur Hisse-et-Oh résume bien cette consigne. Franck écrit que la documentation de son régulateur impose cet ordre. Un autre utilisateur, Peio, rapporte avoir grillé un régulateur après une mauvaise déconnexion. Pour aller plus loin, cette règle vaut pour la plupart des petits systèmes DC.
Ordre de déconnexion à respecter
La déconnexion suit l’ordre inverse. Il faut retirer d’abord le panneau, puis la batterie.
Cette séquence revient dans plusieurs documentations fabricants. Des utilisateurs du même forum confirment aussi cette pratique, avec des messages très courts comme « Moi pareil ». Pour aller plus loin, cette habitude simple évite bien des pannes.
Comment brancher un panneau solaire sur une batterie 12V ou 24V étape par étape
Le montage 12 V et le montage 24 V suivent la même logique. La différence porte surtout sur la tension nominale (tension prévue pour fonctionner) des composants.
Les étapes ci-dessous restent valables pour un petit système autonome. En cas de parc de batteries ou d’onduleur hybride, un professionnel reste préférable. Pour aller plus loin, mieux vaut ne pas improviser sur un système complexe.
Placez la batterie hors charge, couvrez le panneau si possible, puis préparez câbles, multimètre et protections. Vérifiez aussi la tension nominale inscrite sur chaque appareil.
Raccordez le câble positif sur la borne positive, puis le négatif sur la borne négative. Le régulateur s’allume souvent à cette étape.
Branchez ensuite les sorties du panneau sur les entrées solaires du régulateur. Vérifiez que les connecteurs sont bien enclenchés pour éviter une perte d’énergie.
Consultez l’écran ou les voyants du régulateur. Une indication de charge ou une hausse de tension batterie confirme souvent que le courant circule.
Reliez enfin le consommateur prévu, si le système le permet. Le schéma courant reste panneau, régulateur, batterie, puis appareil.
Vérifier la polarité et raccorder les câbles sans erreur
La polarité indique le plus et le moins. Une inversion peut provoquer un court-circuit ou un refus de démarrage du régulateur.
Le multimètre permet de contrôler la tension avant le raccordement final. Sur un système 12 V au repos, une batterie saine affiche souvent autour de 12,6 V. Pour aller plus loin, une valeur anormale doit faire arrêter le montage.
Mise en service et contrôle de la charge avec un multimètre
Après branchement, le multimètre aide à vérifier que la batterie reçoit bien une charge. La tension doit monter progressivement si le soleil est suffisant.
Sur une batterie 12 V, la tension en charge dépasse souvent 13 V. Le chiffre exact dépend du type de batterie et du régulateur. Pour aller plus loin, la documentation fabricant donne la plage normale à attendre.
Comment raccorder plusieurs panneaux à une seule batterie ?
Plusieurs panneaux peuvent charger une seule batterie, si le régulateur accepte la tension et le courant totaux. C’est là que la préparation devient essentielle.
Deux montages dominent, la série et le parallèle. Chaque choix change soit la tension, soit l’intensité. Pour aller plus loin, il faut toujours comparer ces valeurs aux limites du régulateur.
Branchement des panneaux en série
Le montage en série additionne les tensions. Il se fait en reliant le plus d’un panneau au moins du suivant.
Deux panneaux de 12 V nominal peuvent former un ensemble d’environ 24 V nominal. Ce montage convient si le régulateur accepte cette tension d’entrée. Pour aller plus loin, la moindre erreur de compatibilité peut bloquer la charge.
Branchement des panneaux en parallèle
Le montage en parallèle conserve la tension et additionne surtout les courants. Il relie les plus ensemble et les moins ensemble.
Ce montage reste fréquent pour une batterie 12 V. Il demande des sections de câble adaptées, car l’intensité totale grimpe vite. Pour aller plus loin, les connecteurs doivent être serrés et symétriques.
Comment dimensionner les câbles pour éviter la chute de tension ?
Des câbles trop fins font perdre une partie de l’énergie. Cette perte s’appelle chute de tension (baisse de tension dans le câble).
À puissance égale, un système 12 V fait circuler plus de courant qu’un système 24 V. Le câble doit donc souvent être plus gros en 12 V. Pour aller plus loin, la longueur aller-retour du câble compte autant que sa section.
Un exemple simple aide à comprendre. Un panneau de 100 W en 12 V approche 8 A. À cette intensité, quelques mètres de câble trop fin peuvent déjà pénaliser la charge. Pour aller plus loin, un vendeur spécialisé ou un électricien peut valider le bon diamètre.
Quelles sont les règles de sécurité à respecter lors du branchement ?
Le courant continu demande de l’attention. Pas de panique, des gestes simples réduisent déjà beaucoup les risques.
Les consignes les plus citées restent stables. Il faut couper les sources, vérifier les polarités et suivre la notice constructeur. Pour aller plus loin, un montage complexe mérite une intervention qualifiée.
Portez des gants isolants si possible. Installez un fusible ou un coupe-circuit près de la batterie si le fabricant le recommande. Beem rappelle aussi une limite de 900 W maximum par circuit pour certains kits plug and play en France. Pour aller plus loin, la règle locale peut évoluer.
Évitez l’ombre sur le panneau pendant l’usage normal. EcoFlow recommande une orientation sud et une inclinaison autour de 30 à 35°. Une seule zone ombragée peut réduire fortement la production. Pour aller plus loin, un bon placement améliore la charge sans toucher au câblage.
Principales erreurs à éviter lors du branchement d’un panneau solaire sur une batterie
Les erreurs les plus courantes restent connues. La bonne nouvelle, c’est qu’elles se corrigent presque toutes avant la mise sous tension.
Les retours d’utilisateurs montrent surtout des problèmes d’ordre de branchement, de polarité et de protections absentes. Pour aller plus loin, la liste ci-dessous sert de pense-bête avant test.
Cette inversion peut perturber ou endommager le régulateur. Il faut d’abord raccorder la batterie, puis seulement le panneau.
Une erreur de polarité peut créer un court-circuit ou bloquer l’appareil. Un contrôle au multimètre avant serrage final évite ce problème.
Un régulateur trop petit chauffe ou se met en sécurité. Il faut vérifier le courant maximal du panneau et garder une marge.
Un câble mal serré perd de l’énergie et peut chauffer. Un fusible, un coupe-circuit et des connecteurs bien enclenchés rendent le montage plus sûr.
Que faire si la batterie ne charge pas après le branchement ?
Une batterie qui ne charge pas ne signifie pas toujours une panne grave. C’est souvent un détail simple, comme une polarité inversée, une ombre ou un connecteur mal clipsé.
Les contrôles doivent suivre un ordre calme. Il faut vérifier d’abord le soleil, puis les connexions, puis les valeurs de tension. Pour aller plus loin, une mesure erratique invite à arrêter le système.
Le résultat attendu reste simple. Le régulateur doit reconnaître la batterie et indiquer une charge quand le panneau reçoit assez de lumière. Une batterie très usée peut toutefois refuser la recharge normale. Pour aller plus loin, l’encadré ci-dessous aide à confirmer le bon fonctionnement.
Le système doit afficher une batterie reconnue, une polarité correcte et une hausse de tension lorsque le panneau reçoit du soleil.
Si la charge reste absente, il faut tester chaque maillon séparément. Contrôlez la tension du panneau seul, puis celle de la batterie, puis les limites acceptées par le régulateur. Pour aller plus loin, une incompatibilité de tension bloque souvent tout le système.
Questions fréquentes
Dans la grande majorité des montages 12 V ou 24 V, oui. Certaines stations portables acceptent une connexion directe, mais seulement avec le câble et la compatibilité prévus par le fabricant.
Il faut raccorder d’abord la batterie au régulateur. Il faut connecter ensuite le panneau au régulateur. Pour débrancher, l’ordre s’inverse.
Oui, mais seulement si le montage et le régulateur le permettent. Il faut souvent associer plusieurs panneaux et vérifier la tension d’entrée acceptée par le régulateur.
Le régulateur affiche souvent un voyant ou une icône de charge. Un multimètre permet aussi de voir une tension batterie plus élevée au soleil qu’au repos.
Les économies existent, mais elles varient beaucoup. Beem avance jusqu’à 1 900 €/an pour une batterie de 6,6 kWh, tandis qu’EcoFlow annonce jusqu’à 137 €/an pour son kit STREAM. Ces chiffres dépendent toujours des usages et des hypothèses.
Le branchement d’un panneau solaire sur une batterie repose surtout sur trois règles simples. Il faut un régulateur adapté, une polarité juste et un ordre de connexion respecté.
La vraie valeur vient du contrôle final. Un multimètre, une notice fabricant et des protections bien placées évitent la plupart des pannes, même sur un petit système. Pour aller plus loin, un montage plus complexe mérite un schéma validé par un professionnel.
