La tension d’un panneau solaire indique la différence de potentiel disponible entre ses bornes. Elle permet de vérifier si le module peut alimenter une batterie, un régulateur, un onduleur ou un appareil précis. La confusion vient souvent de l’écart entre la tension annoncée, la tension réellement mesurée et la tension utile lorsque le panneau produit sa puissance maximale.
Pour interpréter correctement une fiche technique, il faut distinguer la tension à vide, la tension nominale et la tension de puissance maximale. Le raccordement en série ou en parallèle, l’ensoleillement, la température et la charge branchée modifient aussi les valeurs observées. Ces repères permettent de choisir les bons composants et de repérer une anomalie sans confondre tension, courant et puissance.
CE QUE L’ON CROIT
Un panneau 12 V fournit 12 volts
La mention 12 V désigne surtout une catégorie d’utilisation, souvent associée à une batterie de 12 V. En plein soleil et sans charge, le même panneau peut pourtant afficher environ 20 à 22 V à ses bornes.
CE QUE DISENT LES FAITS
La valeur dépend de la mesure
La tension utile dépend de la charge et du point de fonctionnement. Il faut comparer la Voc et la Vmp du constructeur avec la plage acceptée par le régulateur ou l’onduleur, notamment lorsque plusieurs modules sont associés.
Qu’est-ce que la tension d’un panneau solaire ?
La tension correspond à la différence de potentiel électrique créée par les cellules photovoltaïques. Elle se mesure en volts et représente la pression qui peut pousser les électrons dans un circuit. Elle ne suffit pas à connaître la production, car une tension élevée avec un courant faible peut fournir moins d’énergie qu’une tension plus basse associée à une intensité supérieure.
Cette valeur conditionne la compatibilité avec le reste de l’installation. Une batterie, un régulateur et un onduleur possèdent chacun une plage de fonctionnement. Un module destiné à une batterie 12 V ne se branche donc pas automatiquement sur n’importe quel équipement. Dans une installation domestique, les panneaux sont généralement regroupés afin d’atteindre la tension nécessaire à l’onduleur, parfois autour de 230 V côté courant alternatif après conversion.
CAS A
Panneaux montés en parallèle
Le branchement en parallèle conserve une tension proche de celle d’un seul panneau, tandis que les courants s’additionnent. Il convient à certains systèmes basse tension, à condition que le régulateur accepte l’intensité totale produite.
CAS B
Panneaux montés en série
En série, les tensions s’additionnent alors que le courant reste limité par le panneau le moins performant. Quatre modules dont la tension de puissance maximale est proche de 30 V peuvent ainsi fournir environ 120 V dans des conditions comparables.
AVANT RACCORDEMENT
Lecture de la tension à vide
Un panneau isolé du circuit présente sa tension maximale théorique, appelée Voc. Un modèle annoncé à 12 V peut afficher 22,3 V environ, comme un module donné pour 20 W avec une tension à vide de 22,3 V.
PENDANT LA PRODUCTION
Lecture de la tension utile
Quand une charge fonctionne, la tension baisse généralement vers la Vmp ou Vmpp. Un petit panneau peut atteindre 18 V et 1,11 A à son point optimal, soit environ 19,98 W, au lieu de sa valeur à vide.
Les différentes tensions à connaître sur la fiche technique
Une fiche technique peut afficher plusieurs tensions sans qu’elles se contredisent. Chacune correspond à une situation de mesure différente. La tension à vide sert notamment à contrôler le module et à vérifier que la tension maximale d’une chaîne reste sous la limite du régulateur ou de l’onduleur. La tension nominale donne une catégorie pratique, mais ne remplace pas les valeurs électriques détaillées.
Quelle différence entre tension à vide et tension nominale ?
La tension à vide, notée Voc ou c.o., est mesurée lorsque rien n’est branché sur le panneau. Elle est généralement supérieure à la tension nominale. Pour un panneau dit 12 V, une valeur comprise entre 20 et 22 V est courante. Un exemple de fiche technique indique 22,35 V en circuit ouvert et 18 V de tension nominale. Cette différence est normale et doit être intégrée au dimensionnement.
La tension nominale sert à rapprocher le panneau de l’équipement visé, par exemple une batterie 12 V ou 24 V. Elle ne signifie pas que le module produira exactement cette valeur à chaque instant. La température, l’éclairement et l’état de charge de la batterie modifient la mesure. Pour choisir un régulateur, la Voc maximale corrigée par le froid reste la donnée de sécurité à vérifier.
La tension en charge ou tension de puissance maximale
La Vmp, parfois appelée Vmpp, est la tension observée lorsque le panneau délivre sa puissance maximale dans des conditions données. Elle est souvent inférieure à la Voc. Un module affichant une Voc de 22,3 V peut avoir une Vmp proche de 18 V. La puissance associée dépend alors du courant disponible au même point de fonctionnement.
Les valeurs de laboratoire sont établies sous STC, avec un éclairement de 1000 W/m² et une température de cellule de 25 °C. Elles servent de référence, pas de promesse permanente. La Vmp peut descendre avec une lumière faible ou évoluer avec la chaleur. Un régulateur MPPT cherche précisément à maintenir le couple tension-courant qui valorise le mieux l’énergie disponible.
Quelle tension doit sortir d’un panneau solaire ?
Il n’existe pas une tension unique valable pour tous les panneaux. La valeur attendue dépend de la catégorie du module, de son branchement et de la présence ou non d’une charge. En circuit ouvert, la tension est proche de la Voc. Une fois raccordé, le panneau se place plutôt autour de sa Vmp, avec des variations liées au soleil et à la température.
Valeurs courantes pour un panneau 12 V, 24 V ou 48 V
Un panneau de catégorie 12 V présente souvent une Vmp de 17 à 19 V et une Voc de 20 à 23 V. Pour une catégorie 24 V, on rencontre fréquemment une Vmp de 34 à 38 V et une Voc proche de 42 à 46 V. La mention 48 V peut correspondre à une configuration de batterie ou à un assemblage de modules, plutôt qu’à une tension exacte produite par un panneau isolé.
Le branchement modifie ensuite le résultat. Deux modules identiques en série additionnent leur tension, tandis que deux modules en parallèle conservent une tension similaire et additionnent leur courant. Une installation destinée au réseau peut utiliser plusieurs panneaux en série pour atteindre la plage de l’onduleur. Une installation basse tension peut privilégier le parallèle, si les protections et le régulateur sont dimensionnés en conséquence.
Un panneau solaire peut-il avoir de la tension sans courant ?
Oui. En circuit ouvert, un voltmètre présente une résistance très élevée et mesure la tension alors que le courant fourni est pratiquement nul. Cette situation explique pourquoi un panneau peut afficher une valeur correcte sans alimenter un appareil. Pour connaître la production réelle, il faut observer simultanément la tension et le courant avec une charge adaptée.
Le lien entre tension, courant et puissance
La puissance électrique se calcule avec la formule W = V × A. Un panneau mesuré à 18 V et 5 A fournit donc théoriquement 90 W dans cette condition. Une autre fiche peut indiquer 18 V et 1,11 A pour une puissance proche de 20 W. La tension seule ne permet donc pas de comparer deux modules ni d’estimer la quantité d’énergie produite.
Le courant dépend notamment de la surface des cellules et de l’éclairement, tandis que la tension varie davantage avec la température et le nombre de cellules en série. À puissance maximale, la valeur Vmp est associée à l’intensité Imp. Si l’un des deux paramètres chute à cause d’une ombre, d’un câble ou d’une cellule endommagée, la puissance totale baisse rapidement.
Pour une batterie, le régulateur adapte le fonctionnement du panneau à la tension nécessaire à la charge. Pour un onduleur, la plage de suivi MPPT et la tension maximale d’entrée doivent être respectées. Une chaîne trop basse peut sortir de la plage de recherche, tandis qu’une chaîne trop élevée peut endommager l’équipement ou déclencher une protection.
La bonne tension n’est jamais celle du panneau considéré seul, mais celle qui reste compatible avec la plage du régulateur, de l’onduleur, de la batterie et du câblage dans les conditions les plus défavorables.
PRATIQUE DE DIMENSIONNEMENT PHOTOVOLTAÏQUE
Pourquoi la tension d’un panneau solaire varie-t-elle ?
Une tension mesurée n’est pas figée. Le panneau fournit une courbe électrique qui se déplace selon les conditions de fonctionnement. Un relevé effectué tôt le matin, sous un voile nuageux ou avec un module chaud ne sera pas comparable à une mesure réalisée sous un soleil direct à 25 °C. La présence d’une batterie ou d’un convertisseur change également le point de fonctionnement.
L’influence de l’ensoleillement et de la température
L’éclairement agit surtout sur le courant, mais une faible lumière peut aussi éloigner le module de sa tension optimale. La chaleur fait généralement baisser la tension des cellules. Une référence technique estime la perte de puissance à environ 0,4 % par degré au-dessus de 25 °C. Un panneau installé sur une toiture très chaude peut donc produire moins que sa valeur STC, même par ciel dégagé.
L’orientation, l’inclinaison, les ombrages partiels et la localisation jouent aussi sur la puissance disponible. Un même panneau ne donnera pas les mêmes résultats à Lille et à Marseille. Les fabricants garantissent souvent 90 % de la puissance dans les dix premières années, puis 80 % au-delà. Cette dégradation progressive doit être distinguée d’une panne brutale ou d’une tension anormalement basse.
Comment mesurer la tension d’un panneau solaire

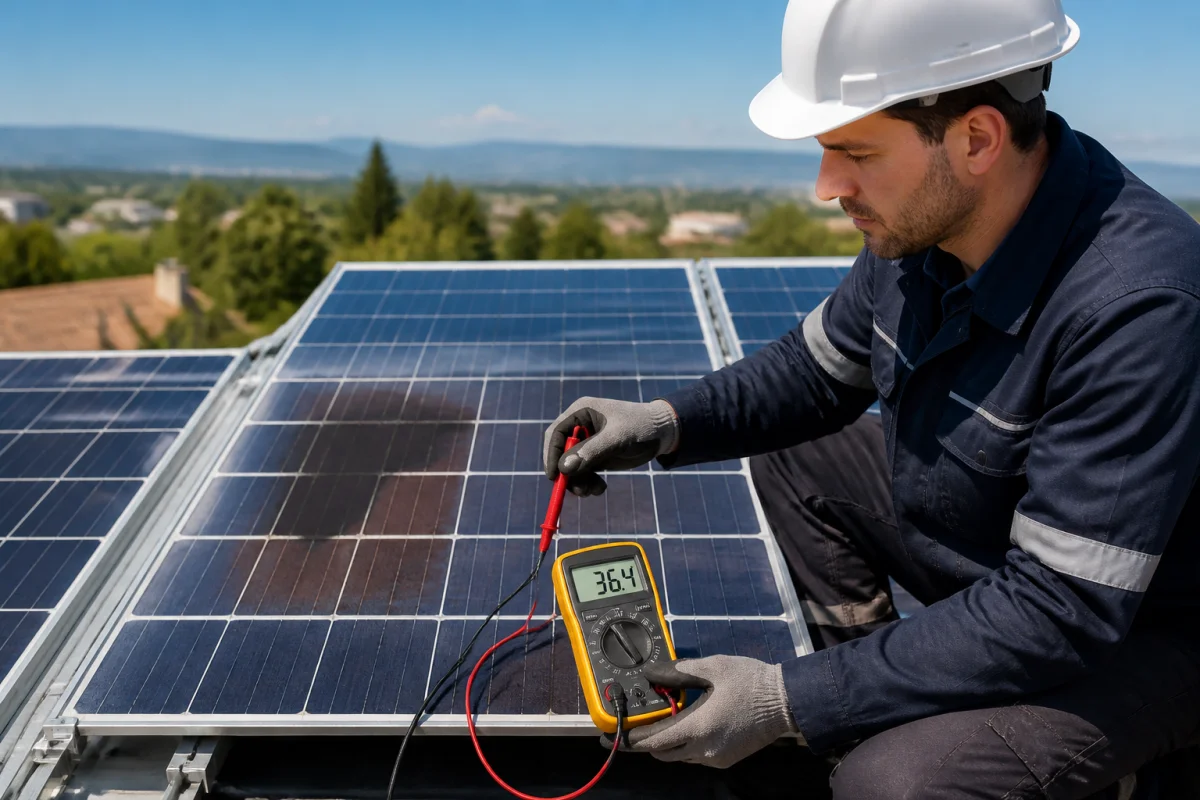

La mesure se réalise avec un voltmètre ou un multimètre réglé en courant continu, sur la position V accompagnée d’un trait droit et d’un trait pointillé. Le calibre choisi doit dépasser la tension maximale attendue. Pour un panneau de catégorie 12 V, un calibre 20 V peut convenir seulement si la Voc reste inférieure à cette limite ; un calibre supérieur offre davantage de sécurité.
Mesurer la tension à vide et en charge

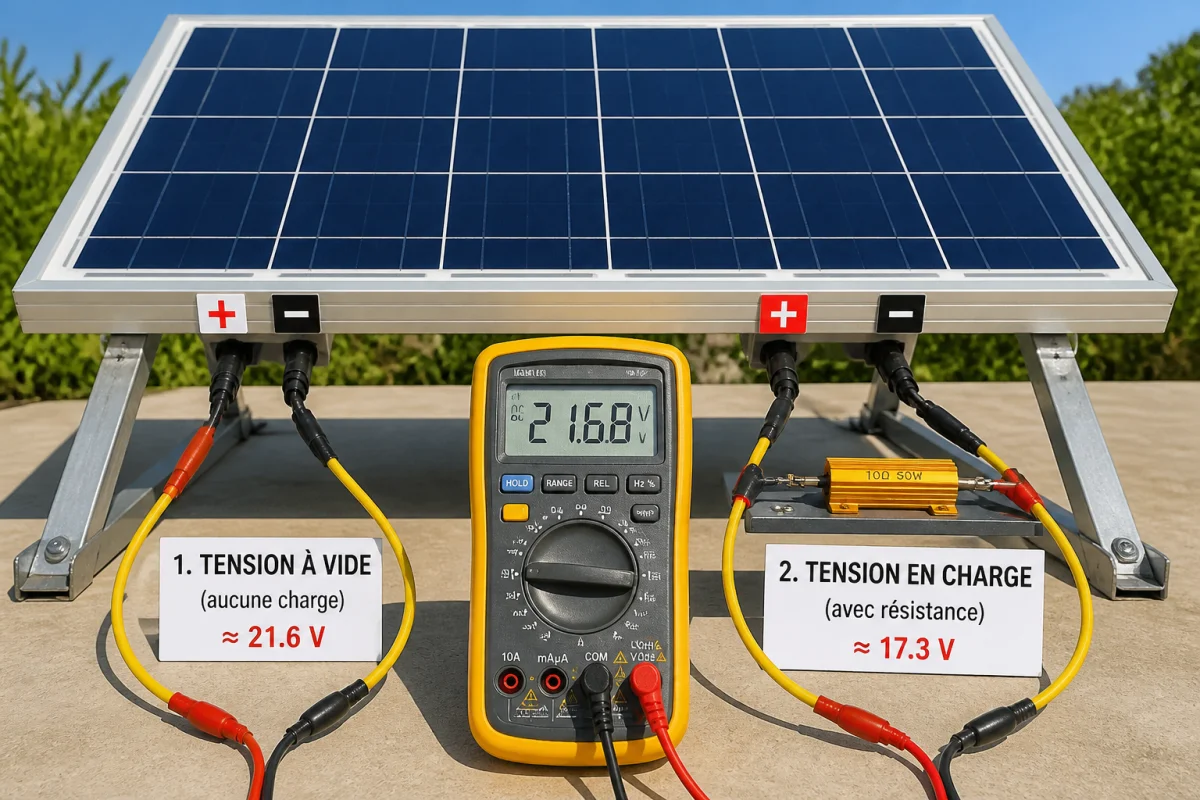

Pour mesurer la Voc, exposez le panneau à une lumière directe, déconnectez-le du régulateur et de tout appareil, puis placez la sonde rouge sur le positif et la noire sur le négatif. Relevez la valeur après stabilisation. Pour une mesure en charge, reconnectez le circuit prévu et contrôlez la tension au même moment que le courant, sans dépasser les limites du multimètre.
Une valeur autour de 20 à 22 V peut être cohérente pour un panneau 12 V en circuit ouvert. La comparaison doit toutefois porter sur la fiche constructeur, la température et l’éclairement. Ne mesurez jamais le courant en plaçant directement le multimètre en mode ampèremètre aux bornes du panneau, car cela revient à créer un court-circuit.
Peut-on mesurer la tension d’un panneau solaire branché ?
Oui, une mesure en parallèle aux bornes peut être réalisée sur un panneau branché, à condition d’utiliser le mode tension continue et de respecter la polarité. Cette lecture correspond à la tension du circuit à cet instant, pas nécessairement à la Voc ni à la Vmp. Un régulateur peut imposer une valeur différente selon l’état de charge de la batterie.
Sur une installation en série, la tension totale peut dépasser plusieurs dizaines ou centaines de volts en courant continu. La mesure doit alors être réservée à une personne compétente, avec un appareil et des protections adaptés. Couper l’onduleur ne supprime pas la tension produite par les panneaux éclairés. Pour un suivi courant, un relevé tous les six mois permet de détecter une évolution anormale.
Comment lire et interpréter la tension d’un panneau solaire
Une mesure isolée ne suffit pas à conclure. Il faut noter l’heure, la météo, la température du module, le branchement utilisé et la présence d’une charge. Ces informations permettent de comparer des relevés réalisés dans des circonstances proches. Une tension basse peut venir du panneau, mais aussi d’un connecteur mal serti, d’un câble trop long, d’un fusible ou d’un régulateur.
Vérifier la cohérence avec la fiche constructeur
Commencez par relever la Voc, la Vmp, l’Isc et l’Imp indiquées sur l’étiquette ou la fiche technique. Un exemple de module de 140 W affiche une tension à vide de 22,35 V et une tension de puissance maximale de 18,58 V. Une lecture légèrement différente peut être normale, mais un écart net en plein soleil justifie des contrôles complémentaires.
Pour une chaîne, additionnez les Voc des panneaux en série et vérifiez la correction liée au froid. En parallèle, contrôlez plutôt le courant total et la section des câbles. La tension nominale de 12, 24 ou 48 V sert de repère d’usage, tandis que les limites absolues du régulateur et de l’onduleur déterminent la compatibilité réelle.
Comment savoir si un panneau solaire est défectueux
Un panneau suspect présente souvent une Voc très inférieure à la valeur attendue, un courant faible ou une puissance qui s’effondre dès qu’une charge est connectée. Recommencez la mesure avec des connecteurs propres, un câblage vérifié et un soleil direct. Comparez si possible avec un module identique placé dans les mêmes conditions.
Une tension correcte à vide ne garantit pas une bonne production. Une cellule fissurée, une diode de dérivation défaillante ou une connexion interne peut laisser apparaître une Voc normale tout en réduisant fortement la puissance. Le diagnostic complet inclut donc le panneau, le régulateur, la batterie, l’onduleur, les protections et le monitoring avant de remplacer un composant.
Les bons réflexes pour contrôler une installation
Le contrôle devient plus fiable lorsqu’il suit toujours le même ordre. La sécurité passe avant la recherche de performance, surtout avec une chaîne de panneaux en série. Les valeurs doivent être comparées à la documentation du fabricant et aux limites des appareils, plutôt qu’à la seule mention 12 V ou 24 V inscrite sur le module.
Ces vérifications pratiques aident à isoler rapidement un problème de mesure, de câblage ou de composant. Elles ne remplacent pas l’intervention d’un professionnel sur une installation raccordée au réseau ou exposée à une tension continue élevée.
Relever les références électriques
Notez Voc, Vmp, Isc et Imp avant toute mesure. Ces quatre données permettent de comparer une lecture réelle avec une valeur précise, plutôt qu’avec l’étiquette commerciale 12 V ou 24 V.
Choisir le bon calibre
Réglez le multimètre en courant continu et sélectionnez une plage supérieure à la Voc attendue. Commencez par le calibre le plus prudent afin d’éviter une surcharge de l’appareil.
Comparer dans des conditions proches
Effectuez les relevés avec une orientation identique et une lumière directe. Notez la température, car la chaleur peut réduire la puissance d’environ 0,4 % par degré au-dessus de 25 °C.
Inspecter les connexions
Avant d’accuser le panneau, vérifiez les connecteurs, les fusibles, les câbles et les bornes du régulateur. Une résistance de contact suffit à provoquer une chute de tension et une sous-production.
Programmer un suivi régulier
Un contrôle semestriel permet de repérer une dérive avant qu’elle ne réduise durablement la production. Conservez les dates et les valeurs pour distinguer une variation météo d’une panne progressive.
Pour interpréter la tension d’un panneau solaire, retenez d’abord la différence entre Voc, tension nominale et Vmp. Vérifiez ensuite la relation entre tension, courant et puissance, puis comparez chaque mesure aux limites du régulateur ou de l’onduleur. Une tension correcte à vide ne suffit pas à prouver que le panneau produit bien. Des relevés réguliers, associés au contrôle des câbles et des composants, permettent de sécuriser l’installation et de détecter plus tôt une baisse anormale.
